Модель производственного процесса
Любой производственный процесс представляется в виде логистической модели (схемы), которая описывает потоки ресурса или продукции. В зависимости от вида процесса используется тот или иной набор типов вершин. Бизнес-процесс предприятия рассмотрим на примере энергоснабжающего предприятия.
Процесс состоит из трех основных операций:
- производство
носителя тепловой энергии,
- передача
носителя,
- сбыт
тепловой энергии.
Каждая из указанных операций описывается приводимыми ниже моделями.
Модель производства
продукции
Рисунок 1 Логистическая модель источника энергии «Котельная».
Схема упрощенно описывает движение одного из ресурсов (топливо) и превращение его в продукцию: тепловую энергию в виде пара, тепловую энергию в виде горячей воды и электрическую энергию. Количество энергии на выходе измеряется в узлах учета. Каждый элемент схемы позволяет зафиксировать место, где имеется возможность определить значение некоторого показателя производственного процесса, например, затраты некоторого ресурса. Это и определяет степень детализации схемы.

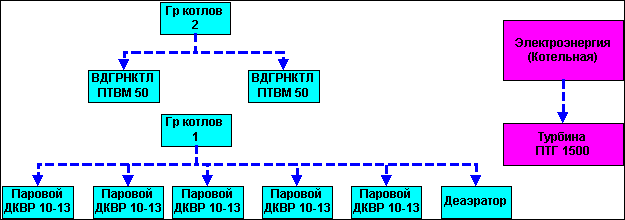

Рисунок 2 Структура агрегатов схемы
Агрегатирование предоставляет возможность расчетов показателей агрегата как суммы показателей его элементов. Выполняется с помощью графа, вершинами которого являются агрегат (группа котлов) и элементы его составляющие (котлы), соединенные дугами типа «Принадлежность».
Рисунок 3 Вариант доставки ресурса потребителю.
Эта логистическая модель позволяет оценить затраты на доставку ресурса. Степень детализации Поставщика и Транспортировщика зависит от учетной политики предприятия. Можно, например, изобразить маршруты доставки, вид транспорта и т.п.
Двунаправленные дуги позволяют смоделировать работу складов, которые обеспечивают бесперебойное снабжение потребителей ресурсов производства. Схема согласно рис. 3 соответствует ситуации, когда каждый потребитель получает ресурс, например мазут, с индивидуального склада. Пополнение запаса мазута на складе возможно с других складов.
Подобное описание производственного процесса позволяет автоматизировать процесс расчетов затрат на производство для определения экономически обоснованных тарифов.
Модель
транспортировки продукции

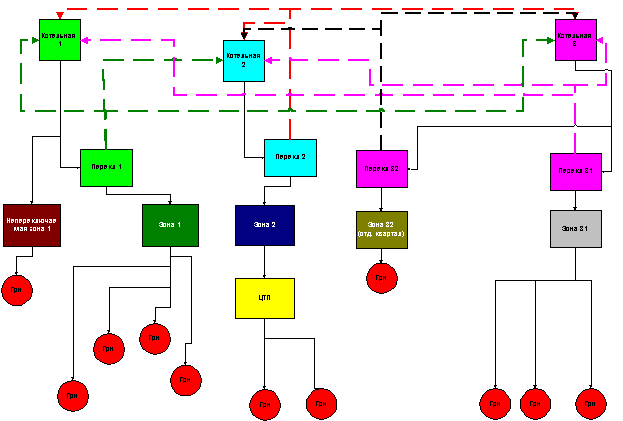

Рисунок 4 Транспортировка энергии от источника до границы с абонентом
Начальными вершинами графа являются источники тепловой энергии, а конечными – границы раздела с абонентами (абонентские вводы). От границы начинается схема теплопотребления абонента и его потребителей.
Прямоугольниками Зона изображены тепловые сети, которые снабжаются в данный момент времени от одного источника. Если эта зона может переключаться с одного источника на другой, в схему включается Переключатель, который моделирует это переключение. Переключение фиксируется Работой, приписываемой переключателю, в которой указывается время переключения, источник, на который выполнено переключение и т.п.
Структура зоны теплоснабжения описывается с помощью вершин тепловых сетей.

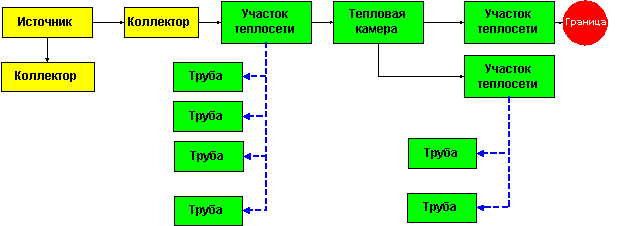

Каждая зона представляется как совокупность участков теплосети. Каждому участку приписываются
- Длина
- Способ прокладки
- Количество труб
Участок может состоять из нескольких участков.
Для каждой трубы участка установлен код трубы согласно справочнику труб и тип изоляции. Подобное описание участка позволяет определить его фактические потери на утечку и охлаждение.
Модель позволяет определить фактический теплоотпуск с коллекторов котельной и реальные фактические потери на сетях предприятия.
Каждому элементу модели может быть приписана работа, которая проводилась с этим элементом. Типы работ сведены в справочник.
Если на котельной нет узла учета, то за истинный теплоотпуск принимается теплоотпуск, рассчитанный на основании приведенной модели. Если узел учета есть, то за истинный принимается теплоотпуск, измеренный узлом учета. При этом рассчитанные величины теплоотпуска элементов модели корректируются (балансировка).
Модель
сбыта тепловой энергии.

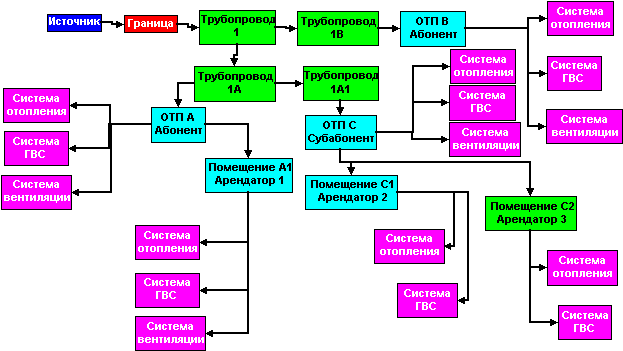

Модель сбыта представляется схемой теплопотребления, которая начинается с границы раздела теплосетей по балансовой принадлежности (точка смены владельца товара) и кончается конечным потребителем, т.е. системой теплопотребления или в случае транзита энергии границей раздела с другим абонентом. Обозначения: ОТП – объект теплопотребления, например, здание или подъезд. ОТП обязательно имеет индивидуальный тепловой пункт. Помещение – часть ОТП. Владельцами могут выступать как сам абонент, так и его арендаторы. Все элементы имеют состав атрибутов, обеспечивающих расчет фактической величины теплопотребления при отсутствии приборов учета.
